嘉南農田水利會南幹線跨越曾文溪渡槽橋鋼橋橋梁預力及橋面預拱支撐計算 / 結構工程

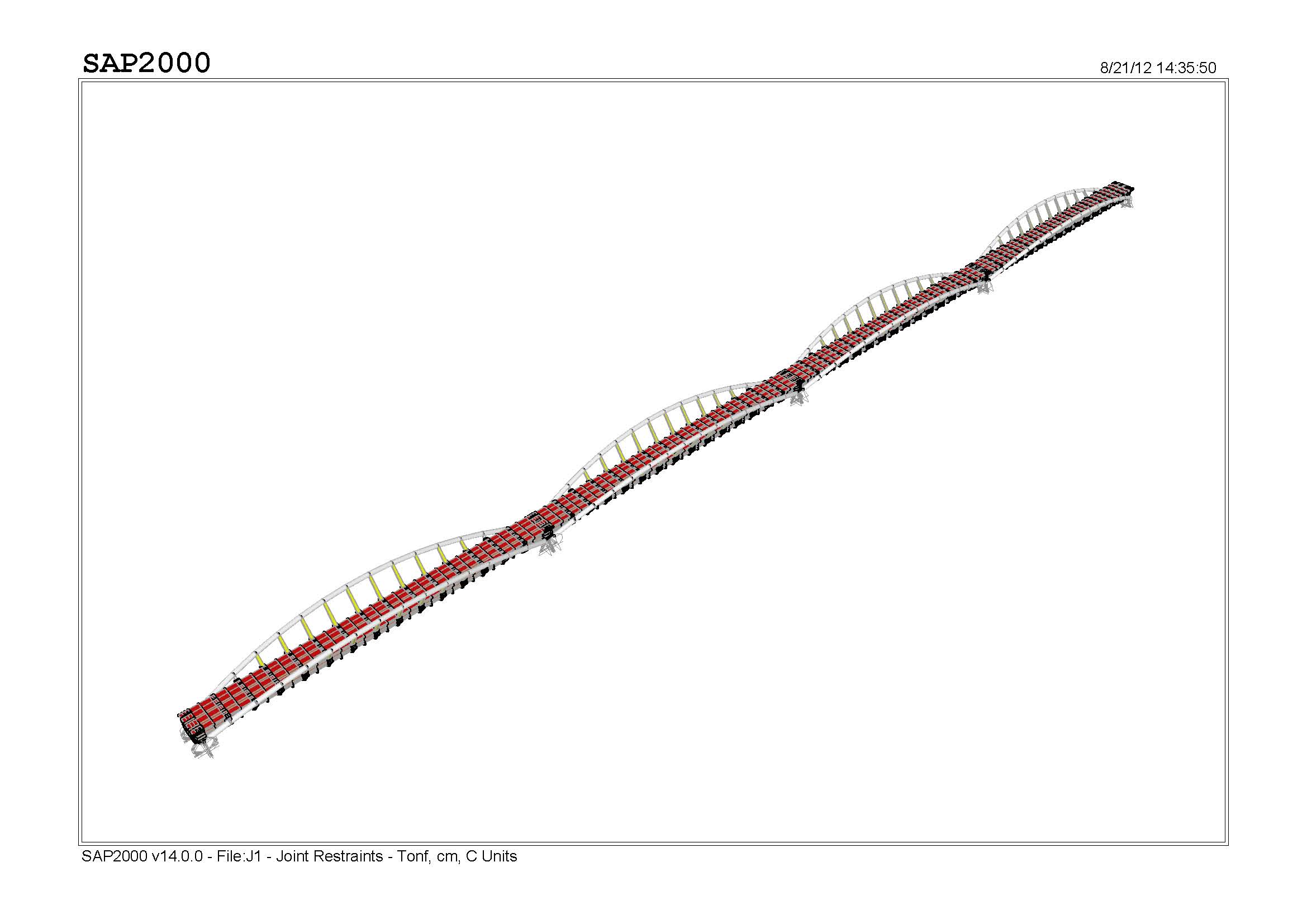

  • 3D.jpg
工程業主:
預力鋼索廠商

工程簡介:

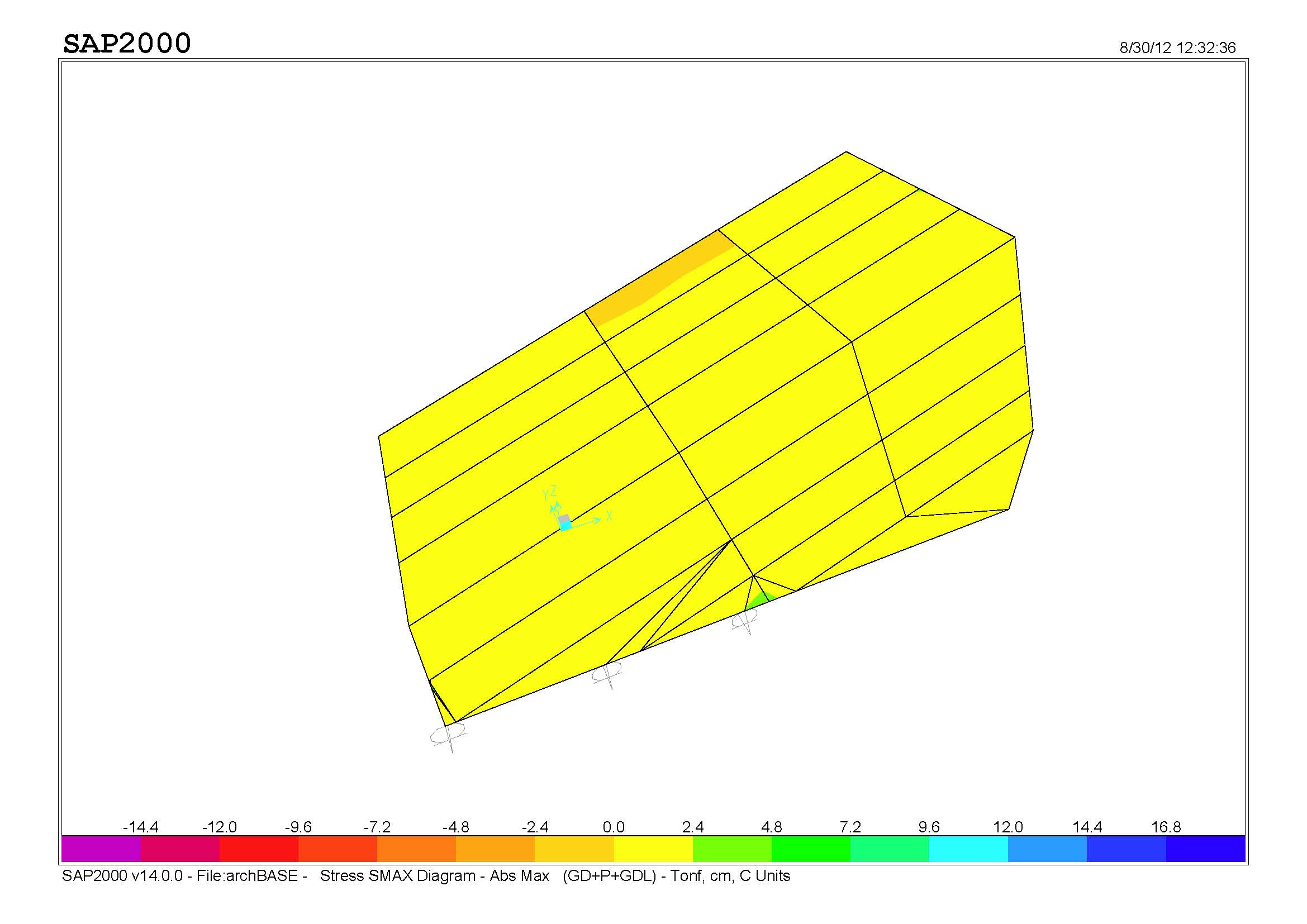

本分析報告之工作項目係針對『南幹線跨越曾文溪渡槽改建工程』之預力鋼拱橋段進行評估分析(包含鋼橋各構件各階段之應力檢核)，並檢核鋼橋預拱值計算、預力鋼索預力及預力鋼索伸長量計算、盤支前置量計算及預力施拉處錨錠補強方式檢核。本案分析將鋼橋鋼梁靜重、外置預力鋼索之預力及橋面版靜重、橋護欄、附掛管線及渡槽水位高 2.45M計入為鋼橋結構載重需求，針對結構構件設計應力需求進行檢核及評估構架結構於設計載重作用下之位移反應作為施工預拱值計算依據。各節點之高程參照委託單位提供之工程圖說。
  • 場撐支撐架配置圖.jpg
    場撐支撐架配置圖
